KLM型安全激光雷達

產品介紹:KLM型安全激光雷達是電敏防護設備(ESPE),基于脈沖激光測距原理,通過旋轉掃描實現角度276°、半徑8m@1.8%反射率物體的二維區域防護??商峁┕δ馨踩敵龊蜏y(cè)量數據輸出,同時滿足用戶安全避障和測量需求。

分享到:

產品特點

1、SIL 2、PL d、Type3,TüV萊茵權威認證,符合標準IEC 61508、ISO 13849和IEC61496
2、測量精度不受目標反射率變化影響,任意復雜應用場景下及多臺雷達間具有穩定一致的測量結果
3、支持靜態動態輸入自由變換和64個保護區設置,可隨意組合適應復雜多變的應用場景
4、光學窗口采用創新結構設計,實現超強耐臟污性能,大幅減少用戶維保次數,同時具備臟污檢測報警功能,用戶使用安全省心

工作模式

    通過上位機軟件,可將雷達的檢測區設置為PAA模式(保護區+告警1+告警區2)或PP模式(保護區1+保護區2),以滿足不同形式的防護需求。
    PAA或PP模式下,KLM分別可以最多設置64個不同形狀的區域組。用戶可根據需求將不同的區域組分配到不同的【監控事例】中,并為其配置實現該區域組防護的條件,在該條件得到滿足的情況下,自動切換到對應的區域組。
    實現區域組切換的條件包括靜態控制輸入、動態控制輸入和輪廓識別輸入三種。三種條件可單獨或組合配置,作為一個區域組被激活的條件。
KLM型安全激光雷達工作模式圖1 KLM型安全激光雷達工作模式圖2

安全等級參數
類型
Type 3 (IEC 61496)
安全完整性等級
SIL 2 (IEC 61508)
類別
Cat. 3 (ISO 13849-1)
性能等級
PL d (ISO 13849-1)
PFHD(平均每小時危險失效率)
1.67× 10^(-8)
發生故障時的安全狀態
至少一個 OSSD 處于 OFF 狀態
探測參數
激光光源
波長 905nm,一類激光產品
掃描角度范圍
276° (–48°~228°)
最大保護半徑
8m@1.8%反射率
測量精度 ±20mm
角度分辨率
0.12°
掃描周期
40ms
多重采樣
2~16
響應時間
默認值 100 ms(可配置)
最小檢測物體
70mm@保護區域最大半徑處
容差區(TZ)
65mm
附加延伸距離 ZR
350mm(針對反射造成的測量誤差)
電氣參數和接口
工作電壓
DC24V±20%
功耗
<10W(輸出端無負載)
安全輸出(OSSD1)
PNP×2(ON 狀態:最大 Iout =200mA,Vout≥Vcc-2V,OFF 狀態:Iout <1mA,Vout <2V),過流保護,容性負載≤100nF。保護區域無物體時處于 ON 狀態,有物體或故障時處于 OFF 狀態
輸入接口
共 8 個,輸入阻抗 3.3K 歐,可配置為靜態輸入或動態輸入:
? 靜態輸入,輸入高電平 24V(11V-28V),輸入低電平 0V(<2V)。采樣時間(消抖)45ms。
? 動態輸入(編碼器輸入),輸入高電平 24V(11V-28V),輸入底電平 0V(<2V)。輸入頻
率<100KHz。編碼器類型,雙通道,90°相位差
通用輸入/輸出接口
共 4 個,其中 General I/O 1 和 4 可配置為靜態輸入或告警輸出,General I/O 2 和 3 可配置為靜
態輸入或 OSSD2 輸出,或告警輸出。
? 靜態輸入,輸入阻抗 4.7K 歐,輸入高電平 24V(11V-28V),輸入低電平 0V(<2V)。采樣
時間(消抖)10ms。
? OSSD2 輸出,和安全輸出 OSSD1 相同。
? 告警輸出,PNP(ON 狀態:最大 Iout =200mA,Vout≥Vcc-2V,OFF 狀態:Iout<1mA,
Vout <2V),告警區域有物體時處于 OFF 狀態
負載和OSSD間允許的電纜電阻
≤ 4 Ω
數據輸出接口
以太網
配置接口
microUSB/以太網
上電啟動時間
典型值 10s
機械參數
外形尺寸
100×100×115mm
電纜長度 ≤ 1m
環境參數
環境溫度
工作:-30℃~50℃,存儲:-30℃~70℃
環境濕度
工作:35%~85%RH,存儲:35%~95%RH
抗光干擾
80000Lux*
抗振動
頻率:10~55Hz,1 倍頻程/min,振幅:0.35 mm /1g,X、Y 和 Z 方向上振動 20 次
頻率:5~200Hz,振幅:1.5 mm /0.5g,X、Y 和 Z 方向上振動 10 次
抗碰撞
加速度 10g,脈沖持續時間:16ms,X、Y 和 Z 方向上雙向沖擊各 1000 次
加速度 5g,脈沖持續時間:11ms,X、Y 和 Z 方向上雙向沖擊各 3 次
防護等級
IP65


KLM型安全激光雷達規格型號

產品系列 檢測半徑 掃描角度 輸出形式 安裝方式
KLM- □□ □□ □□/ □□
型號 檢測半徑 掃描角度 輸出形式 安裝方式
KLM-0627PE 6米1.8%反射率 276° PNP+以太網 KLM-SZ(水平安裝);KLM-CZ(垂直安裝)
KLM-0627BP 6米1.8%反射率 276° PNP
KLM-0827PE 8米1.8%反射率 276° PNP+以太網
KLM-0827BP 8米1.8%反射率 276° PNP

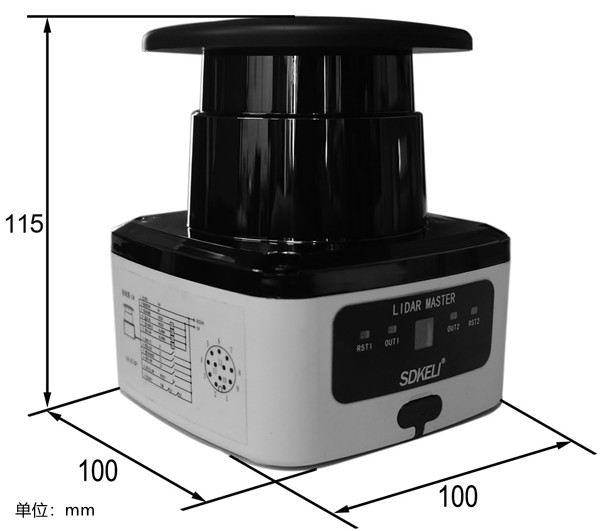

KLM型激光雷達外觀尺寸圖
KLM型激光雷達水平安裝示意圖 KLM型激光雷達垂直安裝示意圖
KLM型激光雷達水平安裝示意圖 KLM型激光雷達垂直安裝示意圖
